HSK-WORKSです
また洗濯乾燥機を取り上げなければ
ならない事態が発生しました

お作法「そこからそんな音でるだ」

【異音発生】VH320L乾燥【エラー表示なし】

~~~~~スポンサーリンク~~~~~

洗濯乾燥機の乾燥時に異音発生

いつも通り洗濯が完了しタオルなどは乾燥にして
化繊の服などは浴室に干してました

しばらくすると聞きなれない騒音がしてきました
「ぐぎゅるるぅるぅぅ」みたいな音でした
動画も載せときます

この段階で分かった事は
1.一時停止して再起動すると異音が止まる事がある
 がしばらくするとまた音が出る
2.本体を少し揺らすと異音が止まる事がある
 がしばらくするとまた音が出る
3.本体に触れ念を込める(^▽^)と異音が
 止まる事がある
 がしばらくするとまた音が出る
4.本体のエラー表示は無く異音を出し続けて
 乾燥は終わる
つまりわからない( 一一)

~~~~~スポンサーリンク~~~~~

洗濯乾燥機の修理か買い替えか

異音が出るまま使い続けて近所からクレームが
来るのは嫌なので修理するか買い替えるかの
どちらかになりいます
Panasonicの修理診断ナビと言うのがあったので
やってみると

中々のお値段…使用期間がそろそろ10年に
なるのでこの値段の修理ならば買い替えのが
いいのかなぁ

~~~~~スポンサーリンク~~~~~

洗濯乾燥機の調査

洗濯乾燥機の異音検索

同じような症状の人がいないかとGoogleで検索したり
SNSやYoutubeを調べたりチャットGPTに聞いてみると
もしかすると洗濯槽を回す「Vベルト」という
のが劣化してくると異音が出るというのを
見つけました

洗濯乾燥機の部品調達(先走りの失敗)

原因をVベルトだと思い込み購入手配をしました
Vベルトは送料込み1280円なので購入しました

洗濯乾燥機の異音再考

部品が届くまでは何もできないですが
洗濯物を貯めておくのも嫌なので
異音が発生する所まで動かしました

すると洗濯は異音無く終了しました( ゚Д゚)
続いて乾燥を開始してしばらくすると
異音が出てきました…おや?

と言う事は洗濯は問題ないと切り分けられそうです
Vベルトが原因なら洗濯時にも異音が出ると
予想していました
Vベルト発注はちょっと先走りすぎたようです

洗濯乾燥機の異音原因追及

今の状態はほぼ確実に異音が出ます
なのでいつもの下のカバーを外しました

感電の危険がありますので、作業を行う際には十分ご注意ください。
また、同様の作業により負傷された場合でも、当方では責任を負いかねますので、ご了承ください。

この状態で電源を入れ乾燥を実行しました
乾燥直後は異音は出ず動きますが
少しするといつもの異音が発生
しかし色々動いているので異音の発生源が
特定できません…
何回か乾燥→異音→停止→乾燥→異音→停止…
と繰り返していると異音の前後に微かに
水流れる音がしました!
乾燥時に水が流れる!?
しかも大量に流れているのではなく少ない水が
通った「コポッ」みたいな音でした

洗濯乾燥機の異音の調査結果

改めて調べた結果
以下の事が分かりました
・洗濯時に異音は発生しない
・乾燥時の最初は異音は発生しない
・乾燥始めて少し経つと異音が発生する
・その時微かに水の流れる音がする
・洗濯できているのでVベルトは関係ない
・乾燥時に動くのはヒートポンプ

ヒートポンプを取り出すのは手間なのですが
原因がわからないので取り出します

~~~~~スポンサーリンク~~~~~

~~~~~スポンサーリンク~~~~~

ヒートポンプの調査

ヒートポンプの取り出しは以前のブログ
参照してください

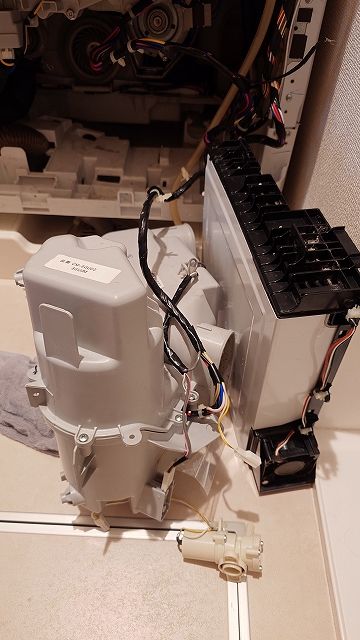

ヒートポンプを取りだした時にこのパイプから
水が漏れてきました

パイプの繋がっている部品にはモーターが
あります!
コレはどうやら排水(遠心)ポンプという物で
乾燥時の湿気が水になり
ある程度溜まったら排水するようです

前述の調査結果を踏まえると
・洗濯時に異音は発生しない
 →ヒートポンプが動くのは乾燥時だけ
・乾燥時の最初は異音は発生しない
 →乾燥初期は水が溜まっていないので動かない
・乾燥始めて少し経つと異音が発生する
 →水が溜まってきて排水しようとして異音発生
・その時微かに水の流れる音がする
 →排水しようとしてパイプに水が流れる
・洗濯できているのでVベルトは関係ない
 →関係ない
・乾燥時に動くのはヒートポンプ
 →ヒートポンプ

排水ポンプが原因だとすると
調査結果と合致しますよ!

~~~~~スポンサーリンク~~~~~

排水ポンプ

排水ポンプの調査

異音が出るのが排水ポンプだとするなら
交換すれば良いのです

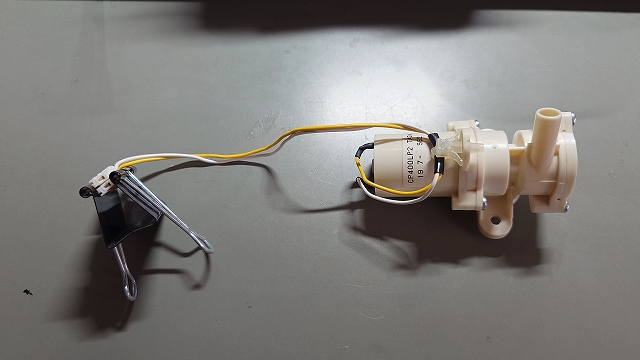

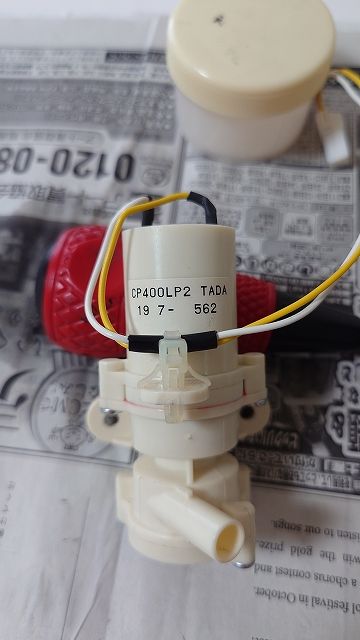

品番の様なもありますし
「CP400LP2」を元に調べていくと
品番「AXW8 8GUO」と言うのが出てきました
写真を見る限りは同一商品のようです
では早速注文して~と思ったら廃版


いくら原因が分かっても部品が調達できなければ
直せません

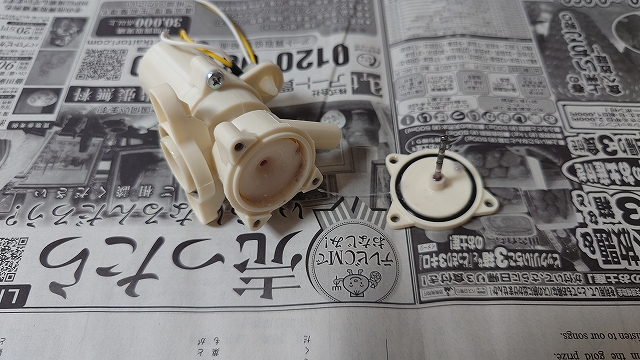

悔し紛れに排水ポンプを分解してみました


見えるネジを外すとモーター部と水車部
間の動力を磁石で伝える事で電気と水を
完全分離しているのですね!

昔の船のプラモデルは船底に穴があいていて
その穴から直接プロペラシャフトが出ていて
防水はグリスのみだったなぁ
グリスが無くなると浸水していづれ沈む

しかしココまで分解しても異音の正体が分かりません
部品が壊れていたり折れたりした形跡もありません

かなり大きな音だったので排水ポンプくらいの
小さい部品からはそんな音は出ないのではないか
また思い込みの見当違い?

排水ポンプは組み立て直してこの状態で動かしてみる
事にしました
単三電池に繋いでみましたが動きませんでした
その辺に転がっていたバッテリーに繋いでみると
音は小さいですが
動画の様な音がでました!
洗濯機内の反響や動作音と重なって大きく聞こえた
のかもしれません

排水ポンプのグリスアップ

排水ポンプから音が出ているのは分かりましたが
何処から音が出てるのかはっきりとは分かりません

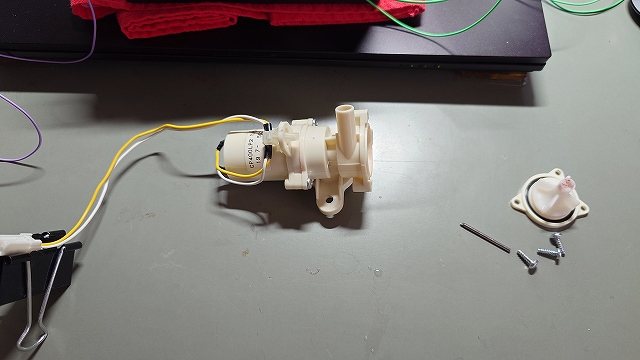

下写真の左側はモーター部分で
これだけだと静かに回ります
となると原因は水車部分か磁石の部分
黒い部分が磁石になっています

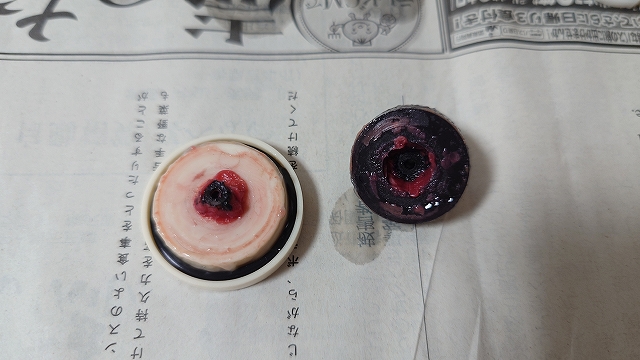

右側の部品の黒い部分は磁石で中心に穴があいており
シャフトが通っています
その下の白い部分にシャフトが固定されています


黒い磁石にはヘコミがあり
その中にOリングらしき物が入ってました
またヘコミの隅にわずかに緑色の物体がありました
僕はコレをグリスと判断しました

この磁石のグリスが約10年間に排水で流されて
磁石部と白い部分とが擦れて異音が発生した
のではないかと

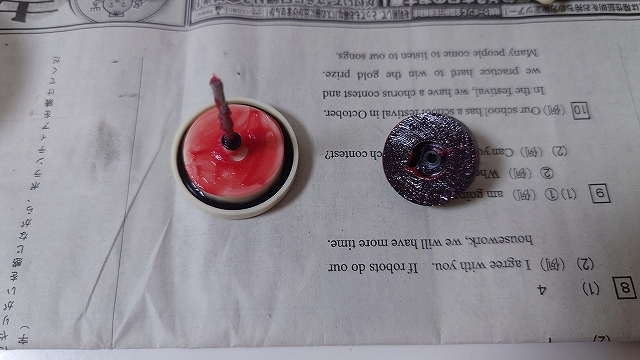

僕がバイクのメンテナンスで使用している
耐水グリス(赤色)を接触しそうな部分に塗りました


磁石の側面とシャフトにも塗って排水ポンプを元に
戻しました

再度バッテリーで動かすと…異音がでなーい
\(^o^)/

さーて全て元通りに戻します

~~~~~スポンサーリンク~~~~~

~~~~~スポンサーリンク~~~~~

おまけ

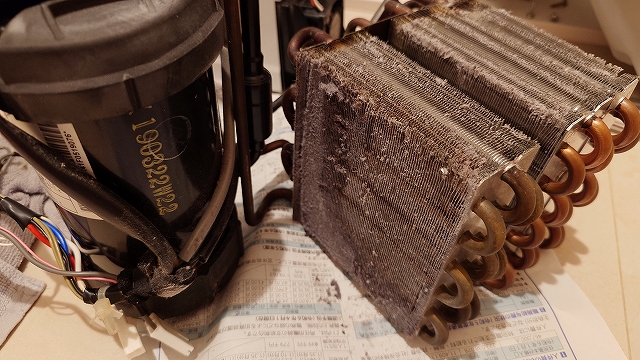

前回の掃除から1年ちょっと経ちましたが
既にヒートポンプのフィンにはホコリが
積もっていました

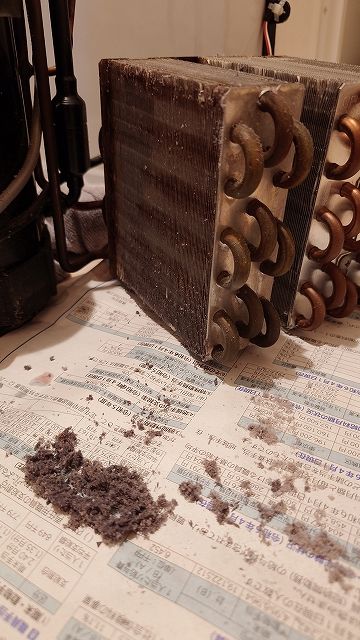

ついでなのでここも掃除しておきました
1/3の面積部分はすでに目詰まりしてました(^▽^;)

~~~~~スポンサーリンク~~~~~

洗濯乾燥機の今後…

この機種はすでに販売終了しており修理出来なくなったら
買い替えを考えています
その一案としてふるさと納税でパナソニックの洗濯乾燥機
がもらえるようです!

白のドア右開き


白のドア左開き


黒のドア右開き


黒のドア左開き


ふるさと納税するなら上記のリンクから行って頂けると
うれしいなぁ(>人<)
ふるさと納税ってなに?という方はコチラ↓

おバイクの作法[ふるさと納税でお得にバイク用品をもらっちゃおう]
~~~~~スポンサーリンク~~~~~

まとめ

排水ポンプをヒートポンプに取り付けて
ヒートポンプを洗濯機にはめ込んで
最終確認
洗濯・・・もちろん異音なし
乾燥・・・やったね異音なし
異音問題が解決しました
廃版部品が運よく壊れておらずグリスアップ
だけで症状が良くなったのが幸いでした

結局Vベルトは使用しませんでした
今後も使用する機会が無い事を願います(ー人ー)

以上参考になればうれしいです
またコメントやツイッターのDMで
アドバイスなど頂けたら
さらにうれしいです(^^

ご精読ありがとうございました
