HSK-WORKSです
理論は分かった次は実装だ

お作法「ココに乗せるからあらかじめココにコレを置いておく」

【エブリィ】リモコン電動ウインチ【VTR1000SP1】

~~~~~スポンサーリンク~~~~~

論理武装完了

前回までに電動ウインチの理論は分かりました
実装に移す前にトランポの車種も見直そうと思います

トランポ対象

軽トラは荷台が高い事が分かりました
積み込む場所がもう少し低くてバイクを車内に入れる
と想定しました

一番良いのは大きそうなハイエースですかねぇ
積み降ろしも楽そうだし先人もたくさんいます
次点は軽バンかな助手席を倒せば載せれるかな
レンタカーとして調べると…

車種荷室サイズ12時間の値段
ハイエースロング3m14,850円
軽バン1.9m7,150円
軽トラ(参考)1.9m7,590円
トラック(参考)2.4m8,360円
2025/01/25 日本レンタカー調べ

サイズ1.5倍で値段も倍!
行ける回数とお財布と相談です

~~~~~スポンサーリンク~~~~~

電動ウインチ購入

ひとりでの積み降ろしを安心安全安定にする為に
電動ウインチを購入しました
届いた箱を開けるとさらに箱が


フラップが変な箱を開けると取説と


ガイドレールと取付板があり
それらを取り出すと


電動ウインチ本体!
スイッチのコードは思ったよりも太い
やはりリモコン化がいいな

スポンサーリンク
~~~~~スポンサーリンク~~~~~

電動ウインチ分解とグリスアップ

先人達の教えにより軽く分解してみます


長いネジ2本を外すとモーター部分が外れました
まぁここは外さなくても良かったかな(^^;


右のオレンジがクラッチを引張って固定し
ワイヤーを全て引き出してみた
ギヤ部分はどうやったら外れるんだ?


底板にボルトがありましたコレをはずして


遊星歯車が出てきましたカオニミエル


先人の中には全くグリスが無かったと言うのも
見ましたがグリスはたっぷり入っていました
茶色がグリスなのですがすごく固くべっとり
くっついています


歯車の潤滑というよりは防水とか防錆目的なのかな
とりあえず一度キレイにしました


パーツクリーナーをかけてもなかなか取れない
すごいグリスでした
最後は綿棒でひと山ひと山かき出して掃除


内部全てキレイになりました


雨ざらしでは使用しないので噛み合う部分を含めて
全体的にお気に入りのグリスを充填

PR 使用したグリスはこれです


内部掃除とグリスアップ完了
ガイドレールと底板を取り付けます


底板を付けてさてガイドレールを取り付けて…
フック部分がガイドレールの隙間を通りませんでした(^^;
フック部分はカシメられているしワイヤーを一旦
全部出さないとダメかしら!?
クラッチを切っただけでは引き出せず
最低限の配線をしてワイヤーを引き出します
軍手をしてワイヤーを引張りながら引き出します
全部引き出したらイモネジでワイヤーが
固定されいました


六角レンチでイモネジを外してガイドレールを通して
再度ワイヤーを取り付けます
ワイヤーを巻き取る時も軍手を付けてワイヤーを
少し引っ張り気味で巻き取られる位置も調整しながら
巻き取ると良いと思います

~~~~~スポンサーリンク~~~~~

電動ウインチリモコン化

リモコン化キットを購入しました
・リモコン大と小の2つ
・5極リレー2つ
・リレー用コード2つ
・リレー固定用金具2つ
・リモコンユニット1つ
・取説は印刷が薄く内容も良く分からん(^^;

PR 似たようなものです


このリモコンは横にON・OFFスイッチがあり
ONにしたうえでINボタンで巻き取り
OUTボタンで送り出しができます


青い小さいリモコンはスライドすると
INボタンとOUTボタンが出てきます


5極リレー本体
前回の考察時に使っていた数字が対応しています


電動ウインチの電源は車のバッテリーまたは
別途バッテリーを使用する前提でクリップを用意

PR こちらのバッテリークリップです


電動ウインチの電源接続はナットだったので
毎回工具を準備するのは面倒なので蝶ナットに変更
端子も丸型端子だと蝶ネジを完全に取る必要があるのが
面倒なのでクワガタ端子にして少し緩めて接続できる
ようにします

スポンサーリンク スポンサーリンク


その辺に転がっていた箱をリモコンボックスにします


考察通りに配線しつつ両面テープでリレーを箱に固定


ひと通り配線が終わったのではやる気持ち
抑えきれずリモコンのOUTボタンを押すと
「ヴイィィィ」と動いたー!
けどワイヤーが送り出されるはずが巻き取られてしまった
配線ミスか!?と続けてINボタンを押すと
バチッ」と言って動かなくなった…え!?
やっちまった?

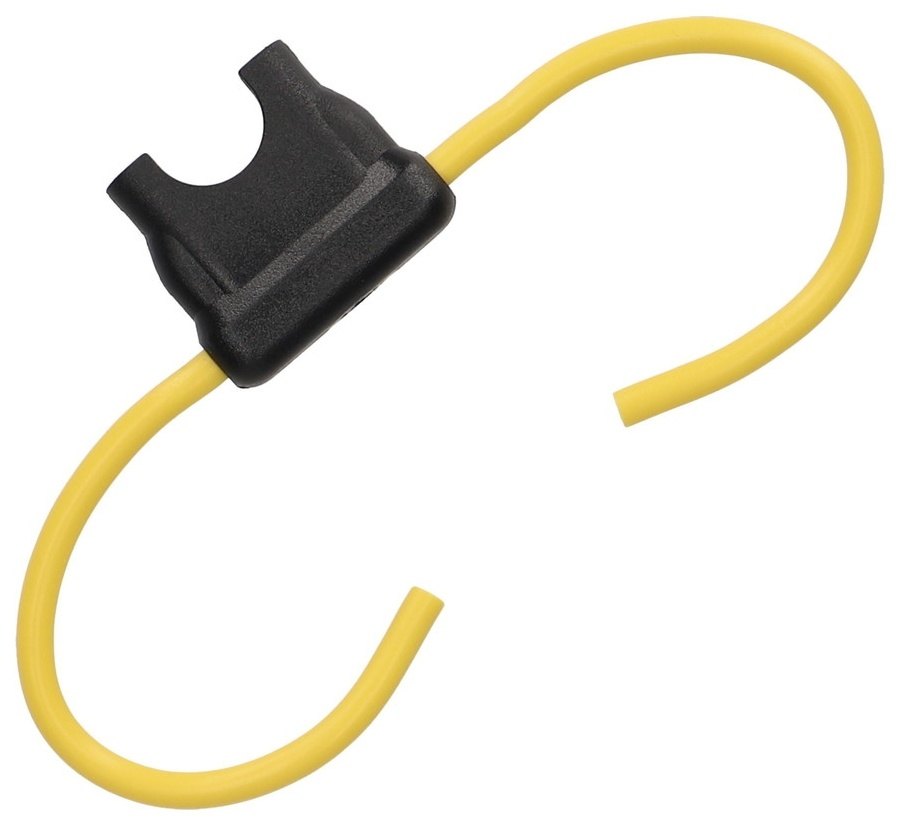

こういう時に限ってヒューズも付けてなかったよ
リレーかリモコンユニットが壊れたかなぁ(/_;)
買い直すにも原因個所を特定しなきゃ…休憩しよ

冷静になって原因部分を探します
電圧計やウインカーを使って導通を確認していくと
リレーやリモコンユニットは壊れていなかった(ヨカッタ
結局故障個所は電動ウインチに繋がっていたクワガタ端子
のコードの中で断線していた(ソンナコトアルンダネ
被害としては最小だったよ( ;∀;)


急遽ニューズを買ってきて組み込みました
そもそもの故障の原因は配線誤りでした

スポンサーリンク


経路を確認しつつ配線を修正して改めて
リモコンのスイッチを押すと巻き取りも送り出しも
動きました!結構動作音は大きいです
今後はハヤル気持ちはちゃんと抑えようと思いました

~~~~~スポンサーリンク~~~~~

電動ウインチの設置

機材の準備はできました
これらをどのように設置して運用するかですが
レンタカーを前提にするとカバーを外してボルト
締めとかはできないかもしれないので
とりあえず板にボルト締め


リモコンユニットとバッテリーを置けるように
滑り止めを付けました


戻せるなら多少いじっても良いとの事で知り合いから
軽トラを借りてきました1日で勝負です
色々見まわしましたが固定するのにイイ感じの物が
見当たりません

とりあえず電動ウインチは運転席と助手席にまたがる用に
置くだけにしました
この時運転席と助手席は一番前まで移動
させます


電動ウインチのガイドローラーがちょうど
運転席と助手席の間に来るようにして巻き取り時に
回りの物を巻き込まないようします


リモコンユニットとバッテリーは運転席足元に置く

~~~~~スポンサーリンク~~~~~

電動ウインチを使って積み込み

10年以上ぶりに使用回数たったの2回の
ラダーレールを引張りだして

スポンサーリンク


リアドアのU字の留め具にロープで絞める
今回はバイクのエンジンはかけないので
これぐらいで行けるはず


リモコンは左ハンドルにリバース結束バンドで固定


バイクのフロントフォークを引張ります


左右にベルトを通して


伸ばしてきた電動ウインチのフックにかけます


傷つき防止のカバー(役目を終えた靴下)を
フックかぶせます


電動ウインチにコードをつなげて


バッテリーをつないで
(電動ウインチ板の滑り止めの所に置かなかったのは
 後で分かります)


リモコンの巻き取りを押して載せて行きます
電動ウインチは固定していないのでやはり下の様な
感じになりました…(なのでバッテリーとかが置けない)
それでもバイクを引き上げてくれました


リアタイヤが載れば後は簡単と思いきや
ウインチで巻き取ってもバイクを押してもこれ以上
前に行かないなんでーーーーと思ったら
後席の固定部分が車輪止めのごとくジャマをして
いました

一旦バイクを降ろして対策を考えます
この部分を外せないか?→無理そう
段差をなくす為には?→ウエスで埋めるとか
           スロープを作るとか
スロープを作りました
サイズは画像の通り


後席の固定部分を乗り越えて運転席と助手席の間の
コンソールボックスの上に~


ズポッっとハマります


元々載っていた絨毯をかぶせればスロープの出来上がり


再挑戦!今度こそ載せる!


はいリアタイヤも完全にのっかりました
下がってこないように車輪止めを設置
ここだとまだ扉は締められません


スロープを作ったのでサイドスタンドは届きません

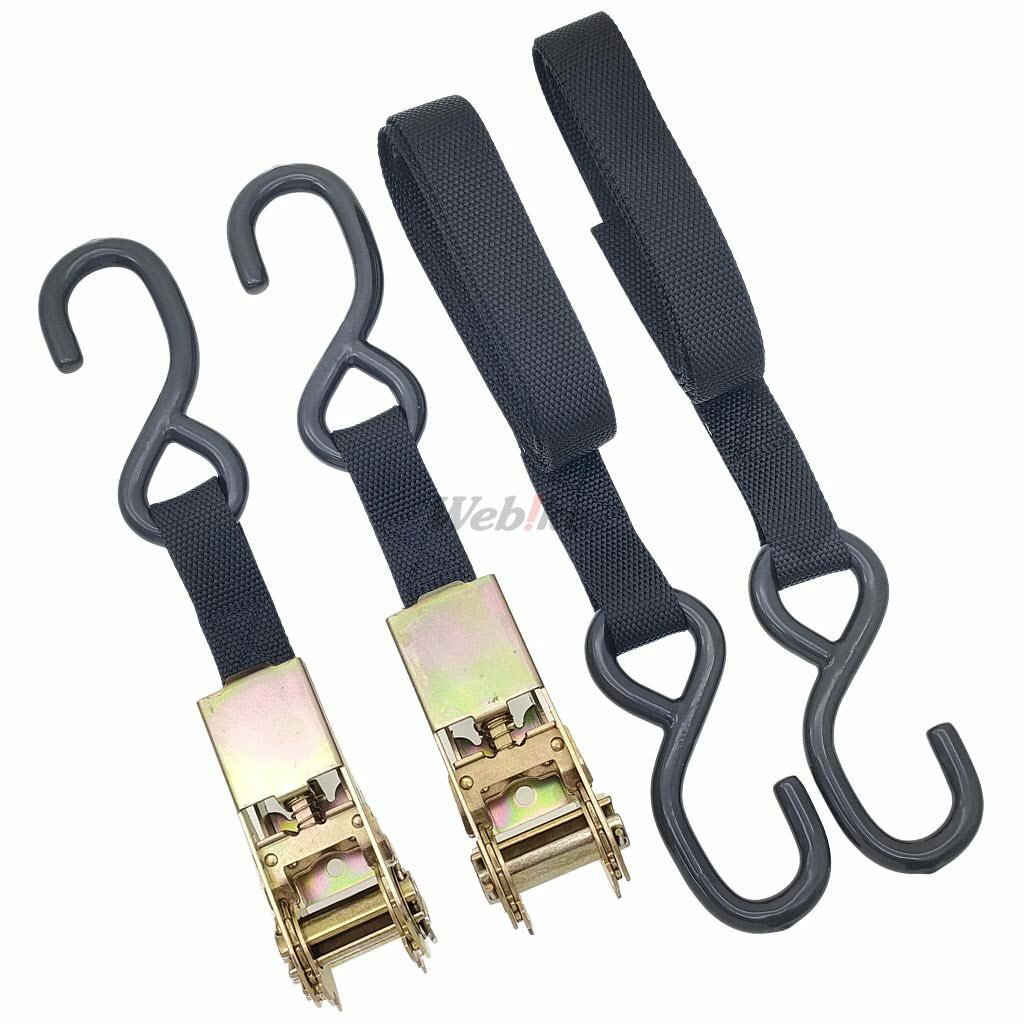

タイダウンを使って固定するまでの臨時の足場の板2枚
あらかじめ用意しておくとGood


もうちょっと前に行けーと押していたが進まない
なぜなんだーと見まわしたらスクリーンが天井に当たって
いました


載せたままの状態で無理やりスクリーンを外しました
それによりもう少し前に入れる事が出来ました

今度は固定していきます
デイトナのハンドルサブベルトとタイダウンを使います
固定個所はアシストグリップ用のM6のネジ山に
オーフボルトを前後左右で4か所に付けました

1つ目はハンドルサブベルトで左ハンドルから引っ張った
ベルトをカラビナを使って固定しました

PR ハンドルサブベルトはこれです


2つ目は右側のステップあたりからタイダウンベルト
で締めます
上の写真にも映っています

スポンサーリンク


3つ目は右ハンドルからから引っ張ったベルトをココに


4つ目は左ステップからタイダウンベルトで引っ張りました


全体的に上側前側に引くようにしました
VTR1000SP1だとちょうど前輪がコンソールボックスの
所までくればリアゲートを閉める事が出来ました

最後にリアゲートが閉じれるギリギリの位置に
バイクを調整すると運転席は一番前から2段階後に
出来たので運転もできます
ちなみに運転席が一番前だと僕は運転できそうにないです

今回の積み込み方で良かった事2選
・運転席と助手席の間がホイールクランプ替わりになった
・その為サスペンションを縮めるほどの締め付けは
 不要になった

~~~~~スポンサーリンク~~~~~

積み込んで走行

別の日に積み込んだ状態で往復3時間運転しました
車のブレーキ操作でバイクが多少前後しますが
倒れたりする事は無かったです
これなら筑波でも茂木でも鈴鹿!?でも行けそうです

~~~~~スポンサーリンク~~~~~

まとめ

サーキットへ行くための準備が着々と進んでいます
一番の難問は僕の体重だな…ガンバリマス

以上参考になればうれしいです
