こんにちは、HSK-WORKSです。
工具が増えるのはうれしいのですが、収納方法に
悩むことも多いです。
めがねレンチを平置きしていたため、スペースを大きく
取られていましたが、3Dプリンターでめがねレンチ
ホルダーを自作したところ、スッキリ整理され
追加の工具も収納できるようになりました。

【めがねレンチホルダー】めがねレンチ整理【3Ｄプリント】

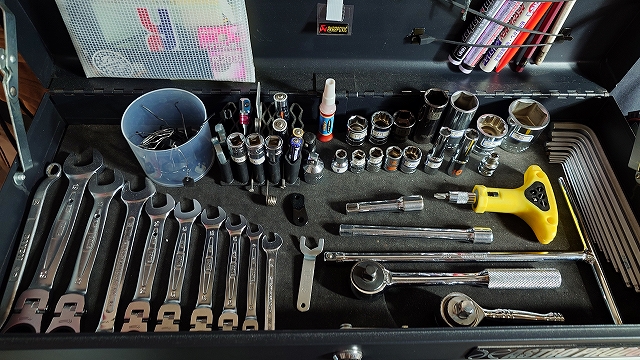

工具箱のトップトレイ

僕が使用している工具箱の一番上です。
名称はトップトレイというそうです。

よく使う六角レンチや各種ソケット、ラチェット
ハンドル、めがねレンチなどがあります。
しかし、まだいくつか利用頻度の高い工具があり
それらはトップトレイを開けないと使えない、下段の
引き出しに入っています。
トップトレイでは平置きしているめがねレンチが全体の
1/4くらいを占めているように見えます。
サイズも確認しやすいし、取り出しやすいのですが
もうちょっと整理できないかと考えました。

市販品にもレンチホルダーがありますし、実際に僕も
ひとつ持っていますが、レンチをはさむ力があり
片手で取り出すのはちょっと難しいのです。
倒れない程度に支えてくれるゆるいホルダーがあれば
良いのですが…見た目では分かりません。
ということで、レンチホルダーを自作してみることに
しました。

レンチホルダー作成

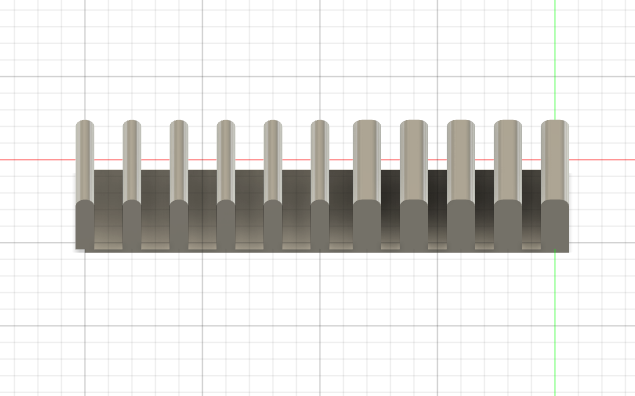

レンチホルダー設計

設計はAutoDesk Fusionで行いました。

サイズは縦：24mm、横：105mm、高さ：16mm
隙間は10か所、4か所は小さいめがねレンチを想定して
隙間を狭くしました。

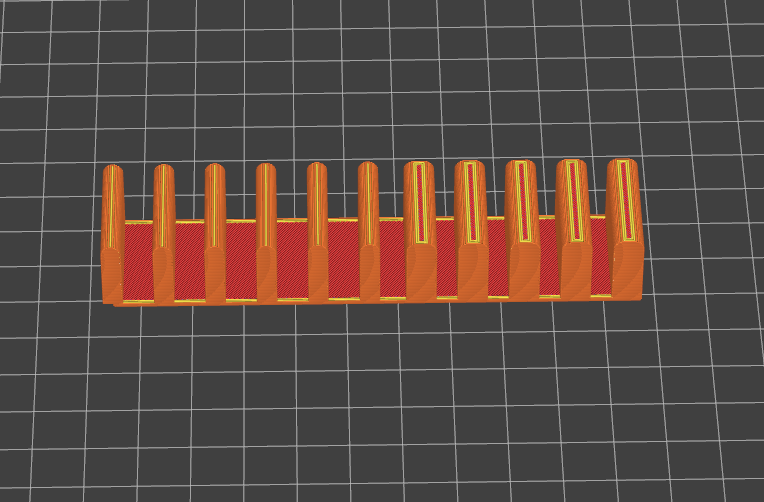

レンチホルダー印刷設定

予想印刷時間は3時間15分です。
それほど大きくないのに、意外と時間がかかります。

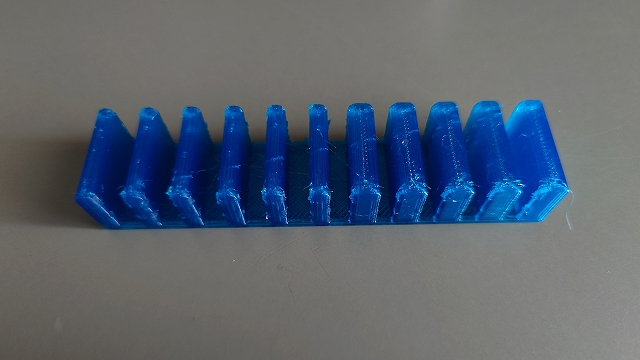

レンチホルダー印刷

フィラメントはTPUを使用しました。
柔らかい素材なので、多少太かったり細かったりしても
問題ないだろうと考えました。

レンチホルダー試用

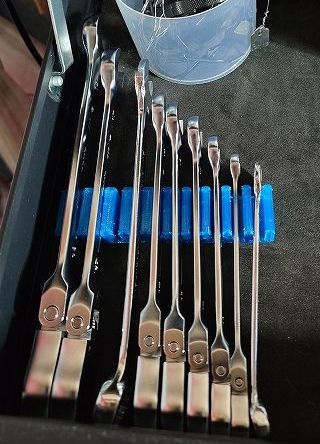

持っているめがねレンチを置いてみました。
1本だけでは不安定ですが、全部並べておけば安定して
使えそうです。
（全部のレンチを持ち出すことは無い前提です）

レンチホルダー設置

工具箱に置いてめがねレンチを置きました。
めがねレンチが占めていたスペースが大幅に減りました。

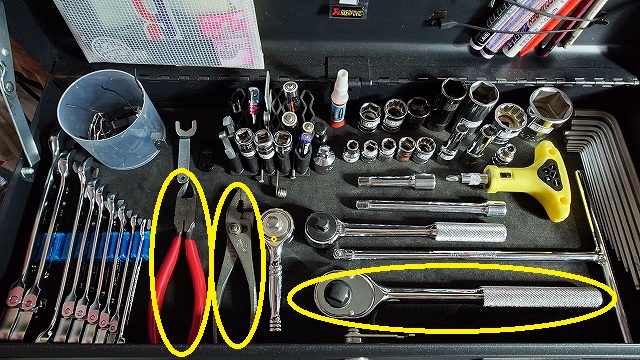

メガネレンチは左側に収まり、黄丸の部分には良く使う
ニッパーとペンチ、さらに12.7mmのラチェットハンドル
を追加収納できました。

ランダムピックアップ

【めがねレンチセット】

スポンサーリンク

めがねレンチセットはふるさと納税の返礼品として
選ぶことができます。

【ふるさと納税】TONE トネ 首振クイックラチェットめがねレンチセット RMFQ700　工具　TONE　トネ 15001-30025281｜トルクレンチ デジタル 工具 整備士 自動車 バイク DIY 日本製 メンテナンス 価格：45,000円（税込、送料無料) (2025/8/25時点) 楽天で購入

ふるさと納税については、この記事を参考にどうぞ

まとめ

印刷中にVer2も設計していたのですが、Ver1が
想像以上にうまく使えたので、そのまま採用する
ことにしました。
思いついた時に設計・作成できる3Dプリンタは楽しい
ですよ。
AutoDesk Fusionは無料バージョンもありますので
気になる方は無料版で試してみるのがおすすめです。

以上、参考になれば嬉しいです。
