こんにちは~
HSK-WORKSのワーカーです
ドライブレコーダー取付の
続きでーす
お作法「タンクの裏は魔境」
前回なんとか電源問題が解決したので
作業を再開します
あとは、外したものを戻して
前後カメラ、スイッチを
付ければ完了です
あれ・・・まだ先が長いのか?
何とか今回で終わらせたいです(^^;
まずはコルゲートチューブで
配線保護をしながら最終的な
取りましをしていきます
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL45.jpg)
バッテリーにはすでに
フォグランプの配線があるので
それに共締めします
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL46.jpg)
タンクを付けます
マウント部分にはめ込んで
ボルト1つを締めるだけー
ところがタンクの内側に触れたとき
妙にざらざらします・・・見てみると
ギャー(゚Д゚;)
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL47.jpg)
ずいぶん前に林道を走ったときの
泥でしょうか
乾いてこびりついています・・・
錆もあるかもしれませんが
今回はクリーナをしみこませたタオル
で拭き上げるだけにしました
いずれ錆止めなりしないとな・・・
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL48.jpg)
タンク裏の対応という新たな
課題を残しつつ今回はこのまま
装着しました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL49.jpg)
タンクの次はリアカウル
を取り付けていきます
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL50.jpg)
シートロックのワイヤーを通してからボルトで固定。
おっとワイヤーに挟むゴムを忘れていました。
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL51.jpg)
ゴムを入れシートロック
を固定します
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL52.jpg)
リアカウルをリアキャリアと共に固定します。
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL53.jpg)
リアカメラを取り付けます
リアボックスのベースを利用します
ちょうどいい大きさのワッシャーが
あったのでこれを入れて固定します
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL54.jpg)
ボコボコの面ではカメラが
固定できないので固定ベースを
切り出します
穴の間を測ります
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL55.jpg)
アルミの板に測った距離で穴をあけて
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL56.jpg)
手動のこぎりで切り出します
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL57.jpg)
切れました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL58.jpg)
カメラは両面テープと
結束バンドで固定するので
結束バンド用の穴もあけました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL59.jpg)
そのままだとカッコ悪いので
カッティングシートを張ります
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL60.jpg)
カメラを取り付けてみました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL61.jpg)
こんな感じです
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL62.jpg)
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL63.jpg)

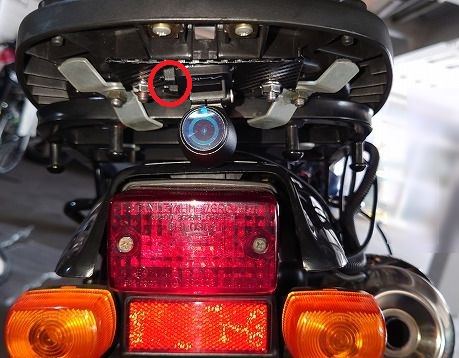

しかしこの結束バンドの留め具?
のところがうまくはまらず・・・
留め具を横に出したら
微妙に傾いてる・・・
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL64.jpg)
結束バンドはやめて両面テープ
だけにしました
ベースの真ん中に設定できたはずですが
テールランプから見ると右に寄ってる・・・
まぁいいか
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL65.jpg)
後ろ左側から
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL66_1.jpg)
後ろ右側から
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL66_2.jpg)
リアカメラのコードの接続部分は
熱収縮チューブで防水しつつ
リアボックスのベースに
固定しました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL67.jpg)
リアボックスに穴をあけます
ドリルよりは半田ゴテで開けたほうが
ヒビが入らないかなと
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL68.jpg)
電源コード、フロントカメラコード
リアカメラコード、スイッチコードを
太いコルゲートチューブ
で保護してリアボックス内に引き込みます
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL69.jpg)

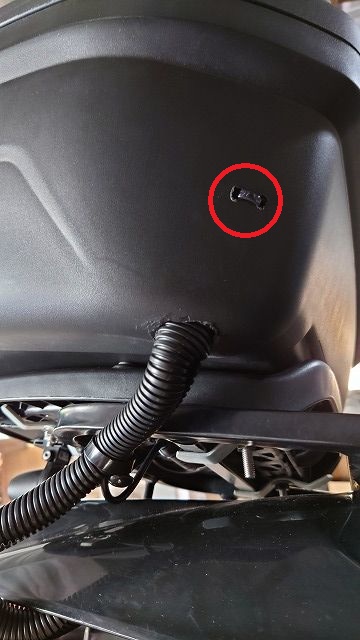

真ん中辺にあるのは
内側で固定している結束バンドです
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL70.jpg)
内側はこんな感じです
本体は付属のマジックテープで固定し
長いコードは丸めて結束バンドで軽く
固定してあります
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL71.jpg)
スイッチ用にステーを切り出し
穴をあけました
ハンドル回りはシルバーでも
いいかとそのままです
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL80.jpg)
左ミラーに共締めします
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL82.jpg)
そこに両面テープで固定しました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL72.jpg)
フロントカメラのコードは
熱収縮チューブで防水処理した後
フロントフォークに結束バンドで
固定しました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL73.jpg)
フロントカメラ用のステーを
作りました
ゴムの塊を彫刻刀で削りました
そこに両面テープをつけています
3Dプリンタとかあったら
こういうのを簡単に作れるのかな?
チャレンジしてみようかな
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL74.jpg)
ライトステーとカメラの間に
ゴムステーを入れて両面テープ
結束バンドで固定しました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL77.jpg)
右側はカメラ、ウインカー、フォグランプ
で三眼になりました
![](https://hsk-works.com/wp-content/uploads/2021/09/DRSL78.jpg)
以上でドラレコ取付終了です
ようやく取付終わりました
いろいろあって実走はまだなのです
インプレかねてまた書きますので
お待ちくださ~い
以上参考になったらうれしいです
ご精読ありがとうございました
